CUBIERTA PANEL SANDWICH METÁLICO
La cubierta de panel sandwich, es el elemento de cobertura más utilizado en España, posee como principal ventaja su relación calidad precio, así como su gran facilidad y rapidez de instalación.
En cuanto a sus limitaciones, son dos: una que no se puede adaptar a cubiertas con curvatura, y la otra que el solape transversal es bastante delicado de ejecutar, además de que se produciría un puente térmico que en ambientes con humedad alta podría causar condensaciones.
TIPOS DE ACABADOS CUBIERTA PANEL SANDWICH METALICO
Podemos clasificar los paneles sandwich de cubierta según el acabado exterior, principalmente por el encuentro del solape longitudinal

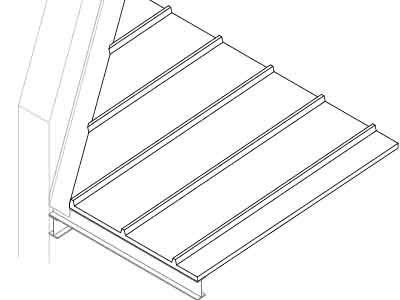

PANEL CON TAPAJUNTAS

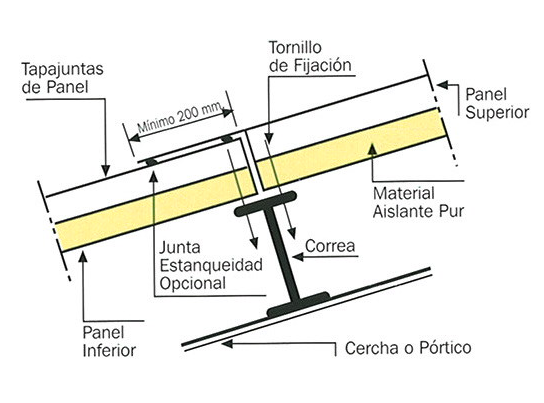

Es el panel sandwich más utilizado en España. Se caracteriza por tener resuelto la unión longitudinal entre paneles mediante una unión atornillada que queda oculta con un tapajuntas
PANEL SANDWICH CON TORNILLO VISTO
Es la cubierta de panel sandwich que de forma habitual se utiliza en todos los países europeos. Se caracteriza por tener un solape longitudinal con el tornillo visto, siendo este su principal inconveniente.

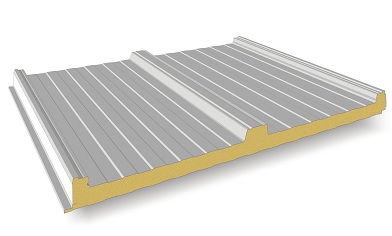

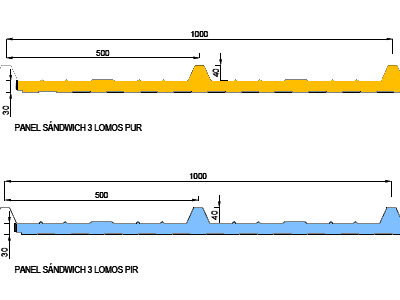

Por otro lado, al tener entre 3 y 5 lomos, se trata de un material con mucha mayor inercia mecánica que el panel con tapajuntas.
PANEL SANDWICH CON IMITACION A TEJA

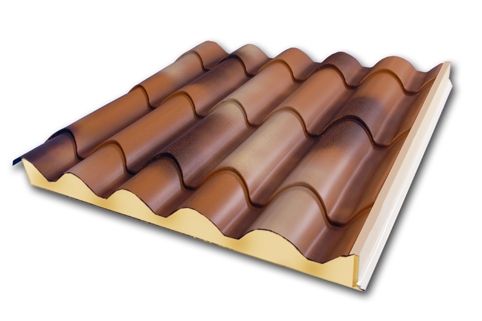

Se trata de una cubierta de panel sandwich con un acabado exterior metálico que imita a una teja.
Es un material pensado para el "bricolaje" ya que presenta limitaciones en la longitud de las aguas a cubrir, así como los diferentes encuentros o remates perimetrales
TIPOS DE AISLAMIENTOS CUBIERTA PANEL SANDWICH METALICO
Podemos clasificar las cubiertas de panel sandwich según la composición de su aislamiento térmico.
Dentro de esta clasificación, hemos descartado el panel sandwich de poliestireno expandido, ya que se trata de un material totalmente en desuso.
POLIURETANO
El panel sandwich más utilizado. Presenta una clasificación al fuego tipo BS3D2. La mínima exigible para cumplir el CTE. Frente al de lana de roca tiene alrededor de un 30 % más de aislamiento térmico, así como mejor comportamiento mecánico.
POLIISOCIANURATO
Es una alternativa a la espuma de poliuretano, mejorando clasificación al fuego hasta el tipo BS1D0. Incluso, hay fabricantes que han conseguido paneles sandwich de PIR con R.F. hasta 60 minutos.
LANA DE ROCA
Es el único panel sandwich que presenta la opción de poder perforar la chapa inferior para mejorar el comportamiento acústico del edificio.
Además, dependiendo del espesor y la densidad, aporta estabilidad al fuego. Por contra, tiene peor comportamiento térmico y mecánico que un panel de PUR o PIR, pero sobre todo un alto coste de instalación ya que debido al enorme peso de las placas, se necesitan de medios auxiliares para su correcta instalación sin dañar las placas.
SOLAPE TRANSVERSAL CUBIERTA PANEL SANDWICH METALICO
Los fabricantes de panel sandwich fabrican en continuo, con lo que la longitud de los mismos viene determinada bien por las lógicas limitaciones del transporte, bien por el peso de las placas o bien por dificultades en el acopio a cubierta del material.
Por todo esto, cuando en una cubierta de panel sandwich se prevé uno o varios solapes transversales, es decir, más de una pieza por agua de panel es importantísimo respetar las pendientes mínimas recomendadas en el CTE para las cubiertas metálicas (5% para zonas no expuestas).
No obstante, siempre que se produzca un solape transversal se recomienda utilizar una pendiente de un 10% y nunca inferior al 7 %.
Al realizar este solape transversal, se estaría produciendo un puente térmico en la cubierta. Por lo tanto, no es aconsejable realizar dicho solape transversal en ambientes con una humedad relativa muy alta.
PROPIEDADES TERMINCAS CUBIERTA PANEL SANDWICH METALICO
PANEL PUR Y PIR
| Espesor | Transmitancia Térmica (W/m2K) | Peso Panel (Kg/m2) |
|---|---|---|
| 30 mm | 0,652 | 9,65 |
| 40 mm | 0,498 | 10,05 |
| 50 mm | 0,406 | 10,45 |
| 60 mm | 0,342 | 10,85 |
| 80 mm | 0,260 | 11,65 |
| 100 mm | 0,209 | 12,45 |
| 120 mm | 0,175 | 13,25 |
LANA DE ROCA
| Espesor | Transmitancia Térmica (W/m2K) | Peso Panel (Kg/m2) |
|---|---|---|
| 50 mm | 0,670 | 14,74 |
| 60 mm | 0,570 | 15,74 |
| 80 mm | 0,440 | 17,74 |
| 100 mm | 0,360 | 19,74 |
| 120 mm | 0,290 | 21,74 |
Densidad 100 Kg/m3
PROPIEDADES MECANICAS. CUBIERTA PANEL SANDWICH METALICO
PANEL PUR Y PIR TAPAJUNTAS
| Espesor | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|
| 30 mm | 280 | 192 | 130 | 95 | 78 | -- |
| 40 mm | 355 | 232 | 169 | 150 | 122 | -- |
| 50 mm | 390 | 288 | 224 | 203 | 188 | 143 |
| 60 mm | -- | 320 | 279 | 230 | 178 | 115 |
| 80 mm | -- | -- | 332 | 300 | 231 | 199 |
Sistema multi apoyado. Distancia entre apoyos en cms
PANEL PUR Y PIR 5 LOMOS TORNILLO VISTO
| Espesor | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
|---|---|---|---|---|---|---|---|
| 30 mm | 330 | 245 | 190 | 153 | 107 | -- | -- |
| 40 mm | 381 | 283 | 225 | 186 | 147 | 102 | -- |
| 50 mm | -- | 325 | 258 | 211 | 180 | 141 | 98 |
| 60 mm | -- | 369 | 293 | 243 | 205 | 175 | 133 |
| 80 mm | -- | -- | 367 | 305 | 259 | 225 | 193 |
Sistema multi apoyado. Distancia entre apoyos en cms
PANEL LANA ROCA TAPAJUNTAS
| Espesor | 175 | 200 | 250 | 300 | 350 | 400 | 450 |
|---|---|---|---|---|---|---|---|
| 30 mm | 306 | 313 | 252 | 177 | 128 | 96 | -- |
| 40 mm | -- | 347 | 278 | 225 | 169 | 127 | 95 |
| 50 mm | -- | 384 | 311 | 263 | 211 | 161 | 124 |
| 60 mm | -- | -- | 347 | 295 | 251 | 198 | 151 |
| 80 mm | -- | -- | 423 | 358 | 313 | 272 | 213 |
Sistema multi apoyado. Distancia entre apoyos en cms
PANEL LANA ROCA 5 LOMOS TORNILLO VISTO
| Espesor | 175 | 200 | 250 | 300 | 350 | 400 | 500 |
|---|---|---|---|---|---|---|---|
| 50 mm | 186 | 161 | 126 | 103 | 85 | 73 | -- |
| 60 mm | 225 | 195 | 153 | 125 | 105 | 90 | 69 |
| 80 mm | 303 | 263 | 207 | 170 | 143 | 123 | 95 |
| 100 mm | 381 | 331 | 261 | 214 | 181 | 156 | 121 |
| 120 mm | -- | 399 | 315 | 259 | 219 | 189 | 147 |
