CUBIERTA PANEL SANDWICH MADERA
Se trata de un elemento prefabricado compuesto por una tablero hidrófugo en su parte oculta y por otro acabado visto y un núcleo de aislamiento interior.
Aporta aislamiento térmico y portancia al elemento final de cubierta, no aporta estanqueidad y además requiere de al menos tres apoyos para garantizar su funcionalidad mecánica.
ACABADOS INFERIORES. CUBIERTA PANEL SANDWICH MADERA
Dependiendo del fabricante, podemos encontrar multitud de acabados de cubierta panel sandwdich madera inferiores o vistos, con lo que este tipo de panel le confiere una aplicación muy arquitectónica.
Los acabados que podemos encontrar son:
- MADERA:
Generalmente se suelen emplear friso abeto o pino, aunque algunos fabricantes proponen opciones en cerezo y roble.
- OSB
- CARTÓN-YESO
- CEMENTO MADERA
- HERAKUSTIC

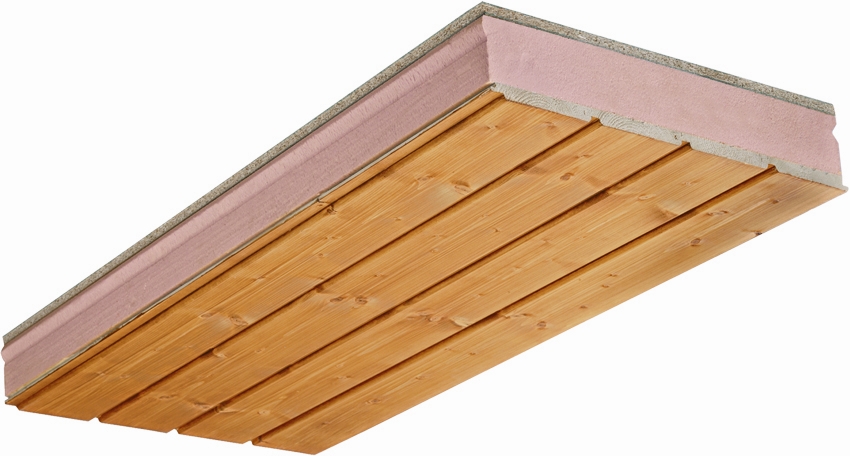

MADERA

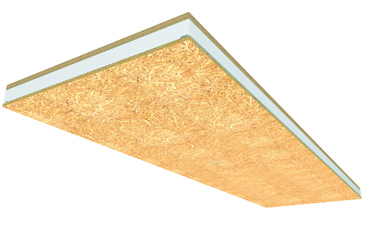

OSB

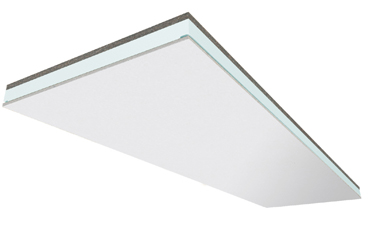

CARTÓN YESO
TIPOS DE AISLAMIENTOS. CUBIERTA PANEL SANDWICH MADERA
Podemos clasificar las cubiertas de paneles sandwich según la composición de su aislamiento térmico.
POLIESTIRENO EXTRUIDO
La materia prima es el petróleo. Se obtiene de la polimerización del pentano y el estireno. Como agente espumante utiliza un HCFC o CO2. Precisa más energía en su fabricación que el poliestireno expandido. Admite el reciclado, aunque aún no se ha experimentado.
POLIESTIRENO EXPANDIDO
La materia prima es el petróleo. Se obtiene de la polimerización del pentano y del estireno. Como agente hinchante utiliza el agua. Admite el reciclado, aunque aún no se ha experimentado.
LANA DE ROCA
Las materias primas son arenas basálticas y escorias de alto horno. El impacto medioambiental radica en la energía necesaria para la fusión. El aglutinante, a diferencia de las lanas de vidrio, es un aceite mineral, menos problemático. Mala degradación natural pero reciclado posible
SOLUCIONES PARA CUBIERTAS. CUBIERTA PANEL SANDWICH MADERA
Como ya hemos dicho, este tipo de paneles no aporta estanqueidad para el conjunto de la cubierta, con lo que es necesario la utilización de un elemento de cobertura principal que cumpla esta función.
Siendo posible la utilización de casi cualquier tipo de elemento de cobertura, no obstante, los más empleados son:
-

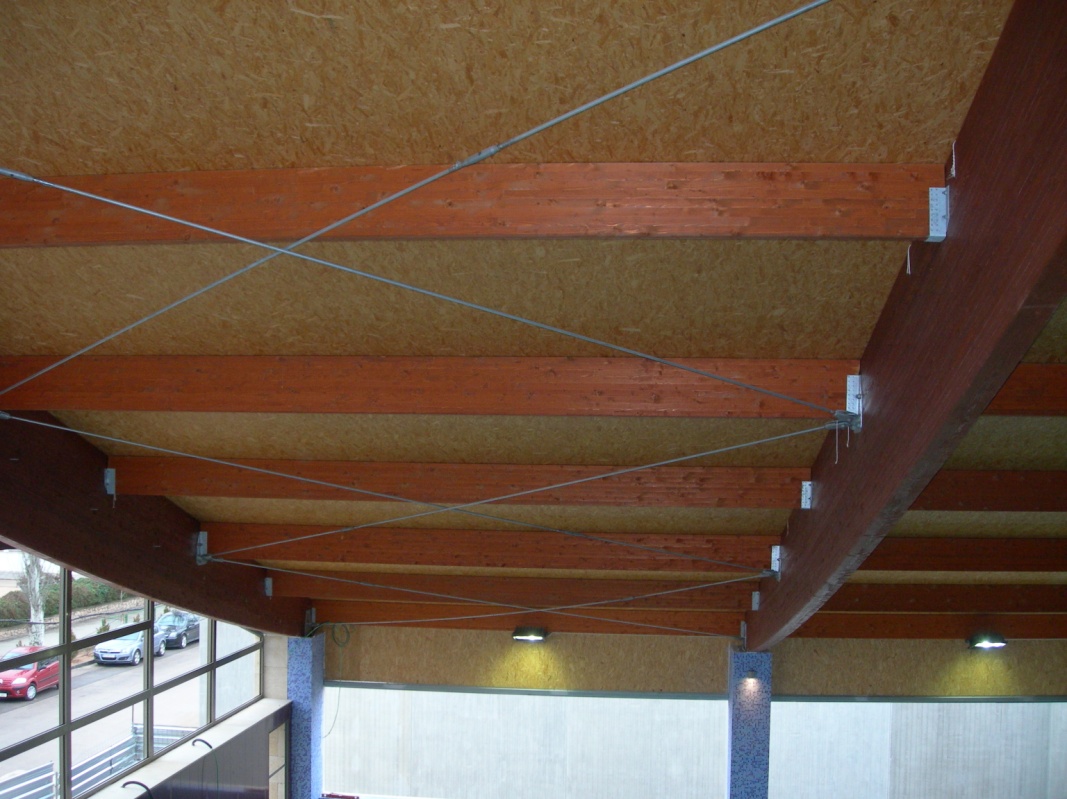

TEJA: En cubierta de estructura metálica o madera laminada, es muy interesante la utilización de un panel sandwich de madera como elemento portante de la teja y como acabado final de la cubierta por debajo.
CHAPA PERFILADA: En edificios con estructura principal metálica o de madera y con una alta carga de humedad relativa (piscinas o instalaciones deportivas), es muy interesante la utilización de este tipo de panel con un acabado inferior preparado para la absorción acústica y buen comportamiento a la humedad, y con la instalación de un aislamiento semirrígido de fibra de vidrio sobre el tablero hidrófugo superior y un sistema de rastreles, se puede colocar una chapa perfilada que garantice la estanqueidad del conjunto, evitando la aparición de las condensaciones.
ZINC, COBRE: Para cubiertas donde se pretenda colocar una bandeja de zinc o cobre, el panel sandwich de madera se convierte en el elemento portante más competitivo e interesante ya que por un lado aporta la continuidad necesaria para el apoyo de la bandeja de zinc, y por el otro el aislamiento térmico necesario para evitar la oxidación de la placa. Hay que tener cuidado: para este tipo de cubiertas, será imprescindible que el tablero hidrófugo tenga al menos 19 mm de espesor.
PROPIEDADES MECANICAS. CUBIERTA PANEL SANDWICH MADERA
PANEL FRISO ABETO
| Espesores | Transmitancia Térmica (W/m2C) | Peso Panel (Kg/m2) |
|---|---|---|
| 10 30 19 | 0,77 | 19,6 |
| 10 40 19 | 0,63 | 20 |
| 10 50 19 | 0,53 | 20,4 |
| 10 60 19 | 0,46 | 20,8 |
| 10 80 19 | 0,35 | 21,6 |
| 10 100 19 | 0,29 | 22,4 |
| 10 120 19 | 0,24 | 23,2 |
OSB
| Espesores | Transmitancia Térmica (W/m2C) | Peso Panel (Kg/m2) |
|---|---|---|
| 10 30 19 | 0,78 | 22,44 |
| 10 40 19 | 0,64 | 22,8 |
| 10 50 19 | 0,54 | 23,2 |
| 10 60 19 | 0,47 | 23,6 |
| 10 80 19 | 0,35 | 24,4 |
| 10 100 19 | 0,29 | 25,2 |
| 10 120 19 | 0,25 | 26 |
CARTÓN YESO
| Espesores | Transmitancia Térmica (W/m2C) | Peso Panel (Kg/m2) |
|---|---|---|
| 10 30 19 | 0,78 | 22 |
| 10 40 19 | 0,64 | 22,4 |
| 10 50 19 | 0,54 | 22,8 |
| 10 60 19 | 0,47 | 23,2 |
| 10 80 19 | 0,35 | 24 |
| 10 100 19 | 0,29 | 24,8 |
| 10 120 19 | 0,25 | 25,6 |
CEMENTO MADERA
| Espesores | Transmitancia Térmica (W/m2C) | Peso Panel (Kg/m2) |
|---|---|---|
| 10 30 19 | 0,78 | 26,5 |
| 10 40 19 | 0,64 | 26,9 |
| 10 50 19 | 0,54 | 27,3 |
| 10 60 19 | 0,47 | 27,7 |
| 10 80 19 | 0,35 | 28,1 |
| 10 100 19 | 0,29 | 28,8 |
| 10 120 19 | 0,25 | 29,4 |
